بجلی کے نظام میں ،موجودہ ٹرانسفارمراور وولٹیج ٹرانسفارمر عام طور پر موجودہ اور وولٹیج کے محفوظ اور درست پیمائش اور کنٹرول کو یقینی بنانے کے لئے استعمال ہوتے ہیں۔ اگرچہ یہ دونوں آلات فنکشن میں اوورلپٹ ہوتے ہیں ، لیکن ان میں ڈیزائن ، ورکنگ اصولوں اور اطلاق کے منظرناموں میں نمایاں فرق ہے۔

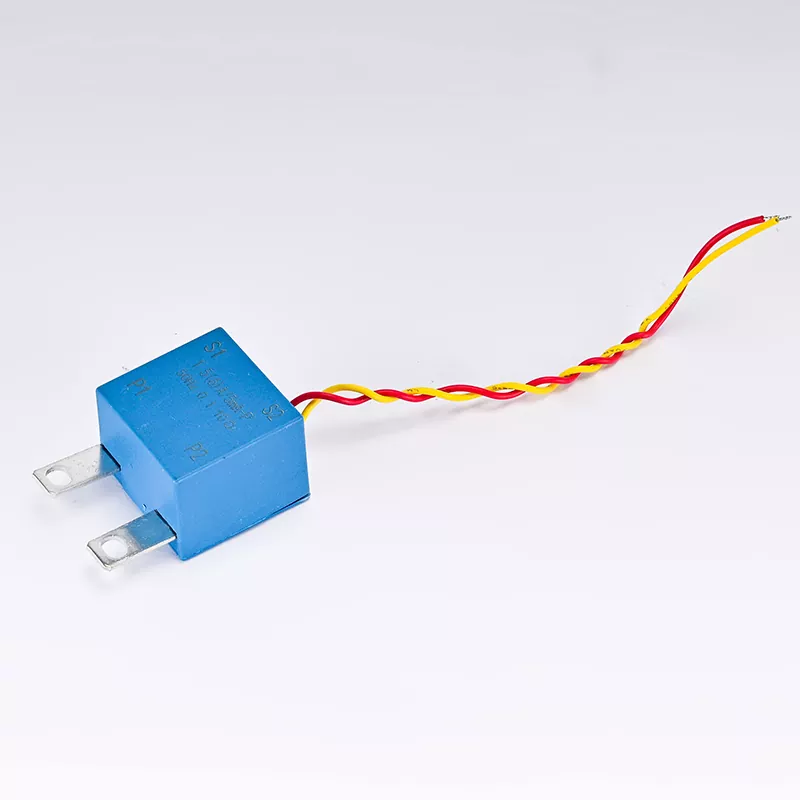

اصولی طور پر ، ایک موجودہ ٹرانسفارمر (سی ٹی) ایک ایسا آلہ ہے جو بڑی دھاروں کو چھوٹی دھاروں میں تبدیل کرتا ہے ، اور یہ برقی مقناطیسی انڈکشن کے اصول پر مبنی کام کرتا ہے۔ بجلی کے نظام میں ، سی ٹی ایس اکثر سرکٹس کی حفاظت اور کنٹرول کے ل large بڑی دھاروں کی پیمائش کے لئے استعمال کیے جاتے ہیں۔ سی ٹی کی بنیادی سمت سرکٹ میں سیریز میں براہ راست منسلک ہوتی ہے ، جبکہ ثانوی سمیٹ پیمائش کے آلے یا تحفظ کے آلے سے منسلک ہوتی ہے۔ جب موجودہ پرائمری پہلو سے گزرتا ہے تو ، برقی مقناطیسی انڈکشن کے اصول کے مطابق ثانوی طرف ایک موجودہ موجودہ پیدا ہوتا ہے۔ ایک وولٹیج ٹرانسفارمر (VT) ایک ایسا آلہ ہے جو ہائی وولٹیج کو کم وولٹیج میں تبدیل کرتا ہے ، جو برقی مقناطیسی انڈکشن کے اصول پر بھی مبنی ہے۔ حفاظت اور درستگی کو یقینی بنانے کے لئے بجلی کے نظام میں اعلی وولٹیج کی پیمائش کرنے کے لئے وی ٹی کا استعمال کیا جاتا ہے۔ وی ٹی کا بنیادی سمیٹ سرکٹ میں متوازی طور پر منسلک ہوتا ہے ، جبکہ ثانوی سمیٹ پیمائش کرنے والے آلے یا تحفظ کے آلے سے منسلک ہوتا ہے۔ جب پرائمری سائیڈ پر وولٹیج ہوتی ہے تو ، برقی مقناطیسی انڈکشن کے اصول کے مطابق سیکنڈری سائیڈ پر اسی طرح کا وولٹیج تیار کیا جاتا ہے۔
دونوں کے پاس پیمائش کے مختلف اہداف ہیں۔موجودہ ٹرانسفارمربنیادی طور پر بجلی کے نظام کی نگرانی اور تحفظ کے لئے موجودہ کی پیمائش کے لئے استعمال ہوتے ہیں۔ ان کا استعمال موجودہ پیمائش ، انرجی میٹرنگ ، شارٹ سرکٹ کے تحفظ اور اوورلوڈ تحفظ کے لئے کیا جاسکتا ہے۔ معیاری پیمائش کرنے والے آلات اور تحفظ کے آلات کے ساتھ مطابقت پذیر ہونے کے لئے عام طور پر سی ٹی کی آؤٹ پٹ کرنٹ کو 5 ایمپیرس یا 1 ایمپیئر کے لئے معیاری بنایا جاتا ہے۔
وولٹیج ٹرانسفارمر بنیادی طور پر بجلی کے نظام کی نگرانی اور تحفظ کے لئے وولٹیج کی پیمائش کے لئے استعمال ہوتے ہیں۔ ان کا استعمال وولٹیج کی پیمائش ، توانائی کی پیمائش ، موصلیت کی نگرانی ، اور اوور وولٹیج کے تحفظ کے لئے کیا جاسکتا ہے۔ معیاری پیمائش کرنے والے آلات اور تحفظ کے آلات کے ساتھ ہم آہنگ ہونے کے لئے عام طور پر VT کی آؤٹ پٹ وولٹیج کو 100 وولٹ یا 100/√3 وولٹ میں معیاری بنایا جاتا ہے۔
دونوں کے پاس مختلف ڈیزائن فوکس ہیں۔ موجودہ ٹرانسفارمرز کو ڈیزائن کرتے وقت موجودہ کی حفاظت پر غور کرنے کی ضرورت ہے۔ چونکہ سی ٹی ایس سرکٹ میں سیریز میں براہ راست جڑے ہوئے ہیں ، لہذا انہیں سرکٹ میں شارٹ سرکٹ موجودہ کا مقابلہ کرنے کے قابل ہونا چاہئے۔ سی ٹی کا بنیادی رخ عام طور پر ایک بڑے کراس سیکشنل ایریا کے ساتھ ڈیزائن کیا گیا ہے تاکہ مزاحمت اور گرمی کے نقصان کو کم کیا جاسکے جبکہ شارٹ سرکٹ کے حالات میں محفوظ آپریشن کو یقینی بنایا جاسکے۔
وولٹیج ٹرانسفارمرز کو ڈیزائن کرتے وقت وولٹیج کی حفاظت پر غور کرنے کی ضرورت ہے۔ چونکہ VTs سرکٹ میں متوازی طور پر جڑے ہوئے ہیں ، لہذا انہیں سرکٹ میں وولٹیج کا مقابلہ کرنے کے قابل ہونا چاہئے۔ اعلی وولٹیج کے حالات میں محفوظ آپریشن کو یقینی بنانے کے لئے عام طور پر VT کے بنیادی اور ثانوی پہلوؤں کے مابین ایک اعلی موصلیت کی طاقت کی تنہائی ہوتی ہے۔ ایپلیکیشن فیلڈ میں ، موجودہ ٹرانسفارمر بجلی کے نظام کے مختلف لنکس میں بڑے پیمانے پر استعمال ہوتے ہیں ، بشمول پاور اسٹیشن ، سب اسٹیشن اور تقسیم کے نیٹ ورک۔ ان سامانوں پر انسٹال کیا جاسکتا ہے جیسے ٹرانسمیشن لائنز ، ٹرانسفارمر اور موٹرز ان سامانوں کی نگرانی اور ان کی حفاظت کے ل over اوورلوڈز اور مختصر سرکٹس سے۔ وولٹیج ٹرانسفارمر بھی بجلی کے نظام کے مختلف لنکس میں وسیع پیمانے پر استعمال ہوتے ہیں ، خاص طور پر ایسے حالات میں جہاں ہائی وولٹیج کو ناپا اور کنٹرول کرنے کی ضرورت ہوتی ہے۔ وہ سب اسٹیشنوں اور تقسیم کے نیٹ ورکس میں انسٹال ہوسکتے ہیں تاکہ زیادہ وولٹیجز اور موصلیت کی خرابیوں سے بجلی کے نظام کی نگرانی اور حفاظت کی جاسکے۔
غلطی کے لحاظ سے ،موجودہ ٹرانسفارمرغلطی بنیادی طور پر مقناطیسی سنترپتی اور ثانوی سائیڈ بوجھ کے اثر و رسوخ سے آتی ہے۔ غلطی کو کم کرنے کے ل c ، سی ٹی عام طور پر اعلی مقناطیسی پارگمیتا اور نچلے ثانوی پہلو کی مزاحمت کے ساتھ ڈیزائن کیا جاتا ہے۔ سی ٹی کی درستگی عام طور پر 0.2 ٪ اور 0.5 ٪ کے درمیان ہوتی ہے ، جو زیادہ تر پاور سسٹم ایپلی کیشنز کے لئے کافی ہے۔ وولٹیج ٹرانسفارمر کی غلطی بنیادی طور پر مقناطیسی سنترپتی اور ثانوی بوجھ کے اثر و رسوخ کے ساتھ ساتھ پرائمری اور سیکنڈری فریقوں کے مابین موصلیت کا نقصان سے بھی آتی ہے۔ غلطی کو کم کرنے کے لئے ، VT عام طور پر اعلی مقناطیسی پارگمیتا اور کم ثانوی مزاحمت کے ساتھ ڈیزائن کیا جاتا ہے ، اور اعلی موصلیت کی طاقت کے مواد کو استعمال کیا جاتا ہے۔ VT کی درستگی عام طور پر 0.2 ٪ اور 0.5 ٪ کے درمیان ہوتی ہے ، جو زیادہ تر پاور سسٹم ایپلی کیشنز کے لئے کافی ہے۔
بحالی کے معائنے کی ضروریات کے لحاظ سے ، موجودہ ٹرانسفارمر کی بحالی میں عام طور پر بنیادی اور ثانوی پہلوؤں کے رابطوں کی جانچ پڑتال شامل ہوتی ہے ، اور اس بات کو یقینی بنانا کہ سی ٹی مقناطیسی طور پر سنترپت یا خراب نہیں ہے۔ پیمائش کی درستگی کو یقینی بنانے کے لئے عام طور پر تنصیب کے بعد اور باقاعدگی سے دیکھ بھال کے دوران سی ٹی کا انشانکن انجام دیا جاتا ہے۔ وولٹیج ٹرانسفارمر کی بحالی میں عام طور پر بنیادی اور ثانوی پہلوؤں کے رابطوں کی جانچ پڑتال شامل ہوتی ہے ، اور اس بات کو یقینی بنانا کہ VT مقناطیسی طور پر سنترپت یا خراب نہیں ہے۔ پیمائش کی درستگی کو یقینی بنانے کے ل V عام طور پر VT کا انشانکن تنصیب کے بعد اور باقاعدگی سے دیکھ بھال کے دوران انجام دیا جاتا ہے۔
