سنگل فیز 2P ریل کی قسم ٹاپ-ان-باٹم آؤٹ لیچنگ ریلے

سنگل فیز 2P ریل ٹائپ ٹاپ-ان-باٹم آؤٹ لیچنگ ریلے مختلف الیکٹریکل کنٹرول سسٹمز میں اچھی کارکردگی کا مظاہرہ کرتا ہے۔ وائرڈ ویلڈنگ کا اسٹائل صارفین کو سائٹ پر تیزی سے جڑنے میں سہولت فراہم کرتا ہے، جبکہ سولڈرنگ پن بورڈ اسٹائل وائرنگ کے عمل کو آسان بنا کر ویلڈنگ کی غلطیوں کے خطرے سے بچاتا ہے اور پروڈکٹ کے استحکام اور حفاظت کو بہتر بناتا ہے۔ یہ پروڈکٹ ہائی پاور برقی آلات کے لیے بہت موزوں ہے اور پاور مینجمنٹ اور آٹومیشن کنٹرول میں اہم کردار ادا کر سکتی ہے۔

（کائل کی تفصیلات） 20℃

خصوصیات

کمپیکٹ اور لچکدار: اس کا مختصر ڈیزائن ریلے کو کم جگہ پر قبضہ کرنے کی اجازت دیتا ہے اور مختلف کمپیکٹ الیکٹریکل کیبنٹ یا ڈسٹری بیوشن بکس میں زیادہ آسانی سے انسٹال کیا جا سکتا ہے، خاص طور پر محدود جگہ والی ایپلی کیشنز کے لیے موزوں ہے۔

ٹاپ ان اور باٹم آؤٹ وائرنگ کا طریقہ: نمایاں طور پر کیبل روٹنگ کو بہتر بناتا ہے، جگہ محدود ہونے پر کیبل کے نچوڑ اور مداخلت کو کم کرتا ہے، پوری وائرنگ کو صاف ستھرا بناتا ہے۔

ریل کی تنصیب: معیاری 35 ملی میٹر ریل (DIN ریل) کی تنصیب کی وضاحتوں کی تعمیل کرتی ہے، پیچیدہ ٹولز یا اضافی لوازمات کے بغیر فوری انسٹال اور تبدیل کرنے میں آسان ہے۔

ایک سے زیادہ موافقت پذیر ویلڈنگ کے اختیارات:

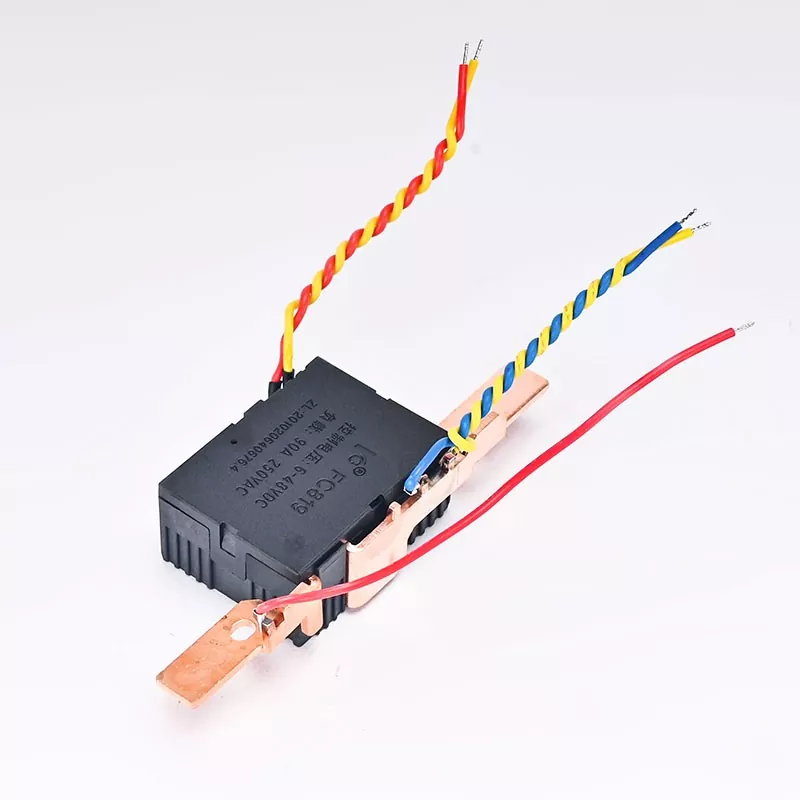

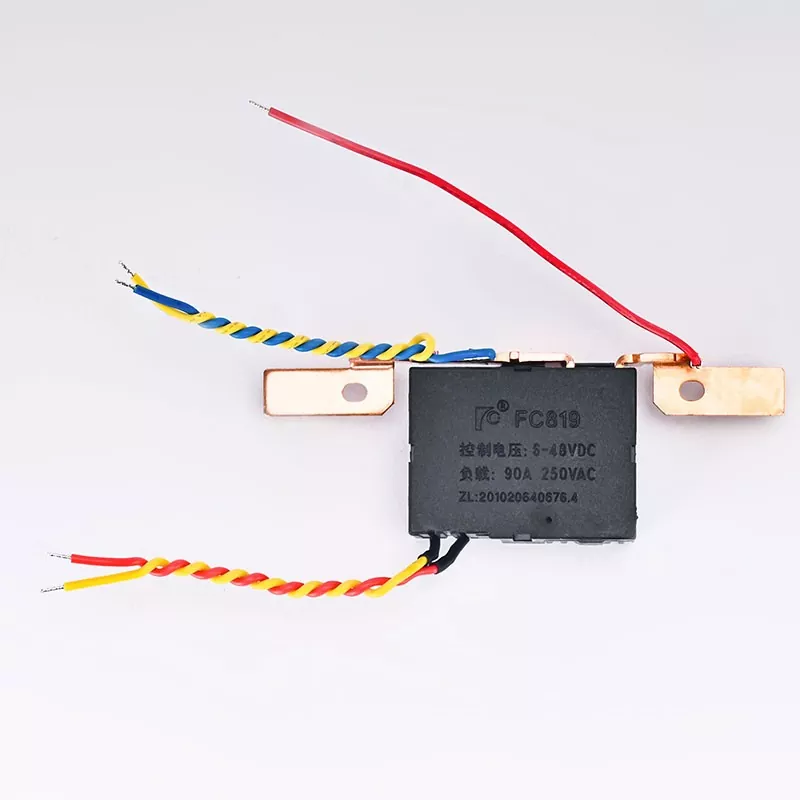

وائرڈ ویلڈنگ کا انداز: جلدی سے انسٹال کرنا آسان اور آن سائٹ وائرنگ کے لیے موزوں ہے۔

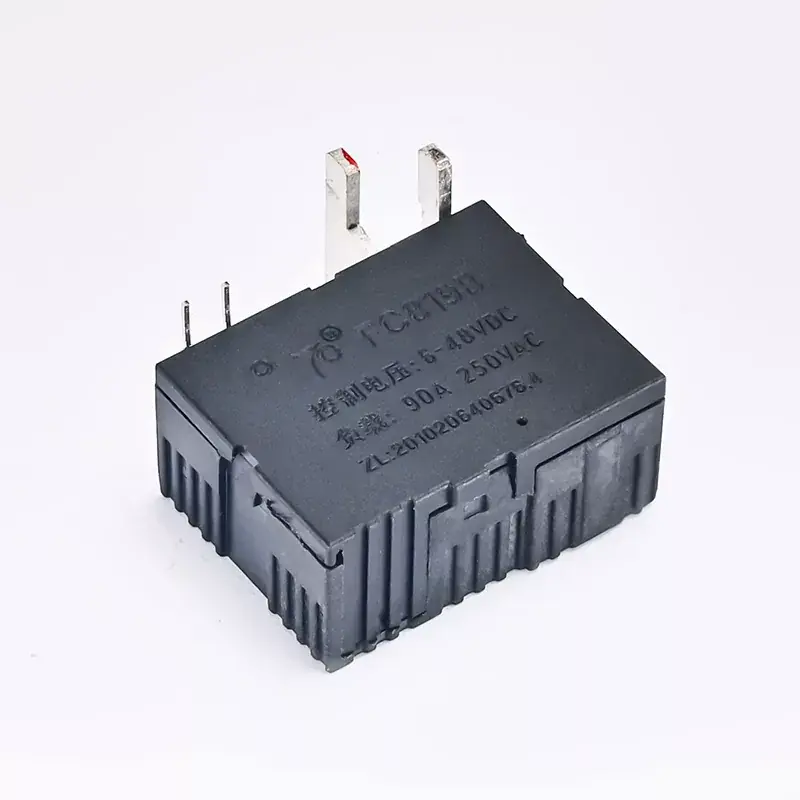

سولڈرنگ پن بورڈ اسٹائل: لیڈز سولڈر کرنے کی ضرورت نہیں، سادہ اندرونی ڈیزائن، ویلڈنگ کی غلطیوں کا کم خطرہ۔

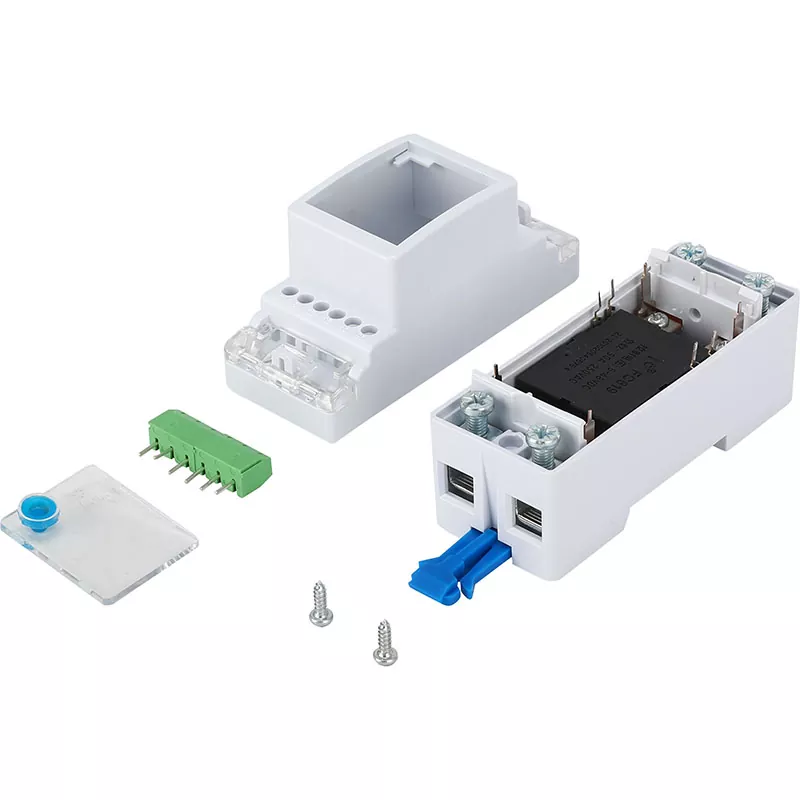

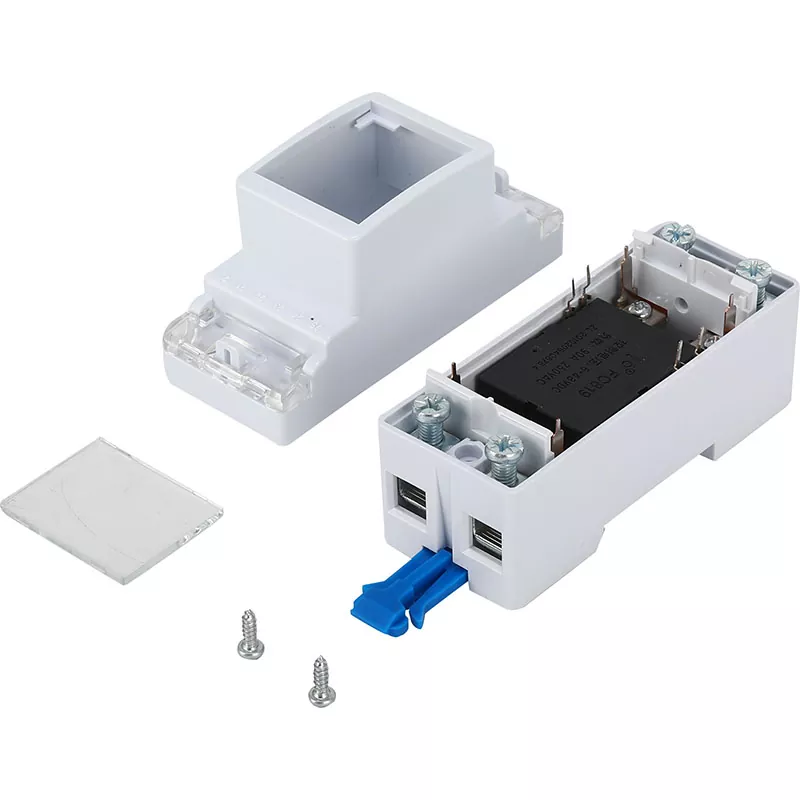

مماثل رہائش فراہم کی گئی: اختیاری خصوصی رہائش مؤثر طریقے سے ریلے کی حفاظت کر سکتی ہے اور اس کی سروس کی زندگی کو بڑھا سکتی ہے۔

درخواست کے علاقے

الیکٹریکل کنٹرول پینلز: برقی کنٹرول پینلز میں استعمال کیا جاتا ہے جو جگہ بچانے اور نظام کے انضمام کو بہتر بنانے کے لیے ہائی ڈینسٹی وائرنگ کی ضرورت ہوتی ہے۔

صنعتی آٹومیشن کا سامان: مشینوں اور آٹومیشن آلات میں استعمال کے لیے موزوں ہے جو جگہ اور لچک کے لیے ضروری تقاضوں کو پورا کرتے ہیں۔

سمارٹ ہوم سسٹم: آٹومیشن اور مانیٹرنگ سسٹم بنانے میں پاور کنٹرول کے لیے موزوں ہے۔ سمارٹ ہوم آلات میں، خاص طور پر جدید اور چھوٹے الیکٹرانک کنٹرول آلات میں، اس ریلے کا استعمال زیادہ موثر پاور مینجمنٹ حاصل کر سکتا ہے۔

1. پہلے حفاظت: صارف کی حفاظت کو یقینی بنانے کے لیے تنصیب سے پہلے بجلی کی فراہمی کو منقطع کرنا یقینی بنائیں۔

2. فکسڈ انسٹالیشن: ریلے کو معیاری ریل پر مضبوطی سے انسٹال کریں۔

3. وائرنگ گائیڈنس: کیبلز کو منتخب ویلڈنگ کے انداز کے مطابق جوڑیں (وائر ویلڈنگ یا سولڈرنگ پن بورڈ کے ساتھ)۔

4. ٹیسٹ کریں: پاور سپلائی کو جوڑنے کے بعد، عام آپریشن کو یقینی بنانے کے لیے ریلے فنکشن کی جانچ کریں۔

استعمال کے لیے ہدایات

1. میگنیٹک لیچنگ ریلے کی فیکٹری سٹیٹ رابطہ بند حالت (ری سیٹ سٹیٹ) ہے، لیکن ریلے کی نقل و حمل یا تنصیب کے دوران اثرات جیسے عوامل کی وجہ سے حالت تبدیل ہو سکتی ہے۔ لہذا، استعمال کرنے سے پہلے اسے دوبارہ ترتیب دینے کے لئے اقدامات کرنا ضروری ہے.

2. مقناطیسی لیچنگ ریلے کے قابل بھروسہ آپریشن کو یقینی بنانے کے لیے، کوائل پر لگائے جانے والے اتیجیت وولٹیج کو ریٹیڈ ویلیو تک پہنچنا چاہیے، اور نبض کی چوڑائی ایکشن ٹائم سے 3 گنا زیادہ تک پہنچنی چاہیے۔

3. اس بات کو یقینی بنائیں کہ اس کو ریٹیڈ کرنٹ اور وولٹیج کی حد کے اندر استعمال کریں تاکہ اس کی بوجھ کی گنجائش سے تجاوز نہ ہو۔ اچھے کنکشن اور مستحکم کام کے حالات کو یقینی بنانے کے لیے رابطہ پوائنٹس اور وائرنگ کو باقاعدگی سے چیک کریں۔

4. استعمال کے دوران، پروڈکٹ کو اونچائی سے نہ گرائیں، نہ پھینکیں، نہ پھینکیں۔ یہ مصنوعات کی کارکردگی کو متاثر کرے گا. اگر کوئی غیر معمولی چیز پائی جاتی ہے، تو براہ کرم سامان کی حفاظت کو یقینی بنانے کے لیے معائنہ کے لیے فوری طور پر بجلی کاٹ دیں۔

پیکنگ کی وضاحتیں: 360 ٹکڑے فی باکس

وارنٹی مدت: 1 سال (انسانی ساختہ نقصان کو چھوڑ کر)

قیمت: تازہ ترین کوٹیشن اور آرڈر کی معلومات کے لیے برائے مہربانی سیلز ڈیپارٹمنٹ سے رابطہ کریں۔
